Работа с графиками

Для просмотра графика истории показаний датчика нажмите на кнопку на его плитке. Также в интерфейсе есть другие места, по клику на которые откроется график соответствующего показателя (о них отдельно сказано в этом руководстве).

Для просмотра графика набора показателей щелкните по нему в левой панели и используйте окно наборов показателей.

Диапазон отображаемых данных задаётся в полях в правом верхнем углу и нажатием кнопки . Предусмотрены кнопки для быстрого выбора часто используемых периодов Сегодня, Неделя, Месяц, Год (последние).
Чтобы уменьшить период (приблизить график), выделите его, зажав левую кнопку мыши и проведя по горизонтали.
Аналогичным образом можно масштабировать (увеличить) график по вертикали выделив интересующий интервал по Y.

Обычно данные на графике усредняются (линия с точками). Периоды усреднения подбираются, исходя из выбранного временного диапазона. Минимальные и максимальные значения за периоды усреднения отображаются светло зеленым.
Если выбрать для просмотра маленький временной промежуток, то усреднение отключится.

Например, на рисунке ниже слева видно, что между 10:00 и 10:30 среднее значение было выше 36. Но уменьшив интервал (рисунок справа), увидим, что фактически значения опускались до 34 (светло-зеленая область помогает понять это сразу).















Если двигать по графику мышкой, то в правом верхнем углу будет видно время, а в легенде соответствующие значения.

Настройка оси Y

Можно настроить шкалу Y на графиках как отдельных показателей, так и их наборов. Для этого щелкните по шестеренке над осью Y.

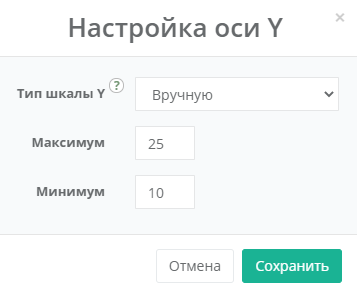

В открывшейся форме можно указать тип определения диапазона для шкалы Y: Автоматически или Вручную. А для ручного варианта выбрать минимальное и максимальное значение на оси Y.

Настройки сохраняются на будущее и используется в том числе
и на плитках (виджетах) показателей на "Главной" странице.

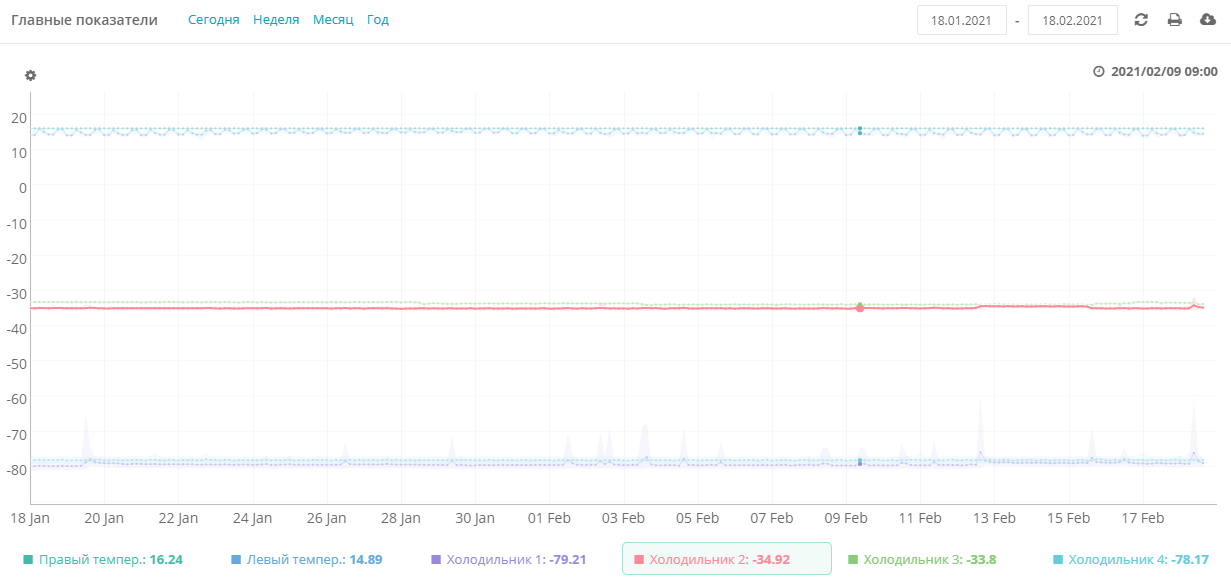

Тонкости работы с графиками наборов показателей

Чтобы скрыть показатель на графике, щелкните по нему левой кнопкой мыши в легенде графика (снизу).

Чтобы выделить жирным показатель на графике, щелкните по нему правой кнопкой мыши в легенде графика.

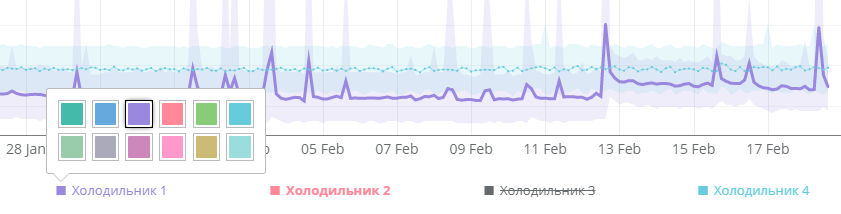

Чтобы выбрать цвет показателя на графике - щелкните левой кнопкой мыши на его цветном квадратике в легенде.

Дополнительные возможности

Печать графиков - нажмите в правом верхнем углу графика, откроется окно для печати.
В шапке для печати будут отображаться заголовки для отчетов пользователя / контроллера / набора показателей
(задаются в настройках соответствующих объектов) - полезно для указания юрлица, полного названия объекта и т.д.

Экспорт данных - нажмите в правом верхнем углу, откроется частично заполненная форма экспорта данных.

URL-адрес содержит основные настройки отображения - поэтому можно переслать/сохранить ссылку на график.

Работа с графиками может быть ограничена Вашим тарифным планом (например, время хранения данных).
